| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | SANTO |
| ได้รับการรับรอง: | ISO, CE |
| หมายเลขรุ่น: | MH, BMH, MHL, MDG |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | USD2000-10000/set |
| รายละเอียดการบรรจุ: | ชิ้นส่วนไฟฟ้าและชิ้นส่วนอื่นๆ บรรจุด้วยลังไม้อัดคุณภาพสูง คานเหล็กบรรจุด้วยฟิล์มพลาสติกหรือผ้าทอพลาส |
| เวลาการส่งมอบ: | 15-30 วันทำการ |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| สามารถในการผลิต: | 5000 ชุด / ปี |
| สภาพ: | ใหม่ | การรับประกัน: | 12 เดือน |
|---|---|---|---|
| สแปน: | 7.5-35m | ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ การติดตั้งภาคสนาม การว่าจ้างและการฝึกอบรม การสนับสนุน |
| คุณสมบัติ: | ปั้นจั่น | Max. แม็กซ์ lifting height ยกสูง: | 6m~30m |
| จัดอันดับโมเมนต์ยก: | แตกต่าง | แม็กซ์ ยกน้ำหนัก: | 1-20t สูงสุด 32t |
| ชื่อผลิตภัณฑ์: | เครนโครงสำหรับตั้งสิ่งของการเดินทางภาคพื้นดิน | แอปพลิเคชัน: | การประชุมเชิงปฏิบัติการ, โกดัง, พืช, โรงงาน, คลังสินค้าและอื่น ๆ |
| วิธีการควบคุม: | รีโมทคอนโทรลไร้สาย, การควบคุมภาคพื้นดิน, การควบคุมจี้ | กำลังโหลดสูงสุด: | 1-20t |
| สี: | เหลือง แดง หรือตามข้อกำหนด | แหล่งพลังงาน: | 3 เฟส 380V 50hz หรือปรับแต่งได้ |
| พาวเวอร์ซัพพลาย: | 220V~480V 50/60Hz | คุณสมบัติของเครน: | เครนสะพานคานที่ใช้งานง่าย,เครนเหนือศีรษะคานเดียว,เครน EOT,เครนเหนือศีรษะ 7.5 ตัน |
| พิมพ์: | รอก เครนสะพานคานเดียว,เครนเหนือศีรษะคานเดียว,เครนเหนือศีรษะ 10 ตัน | กลไกการยก: | รอกไฟฟ้า |
| ความเร็วในการยก: | 0~8m/นาที | ชิ้นส่วนไฟฟ้าหลัก: | Chint หรือเป็นข้อกำหนด Siemens, Schneider |
| แสงสูง: | 32T รอกไฟฟ้า Gantry Crane,ZD41 รอกไฟฟ้า gantry crane,3T รอกไฟฟ้าโครงสำหรับตั้งสิ่งของ |
||

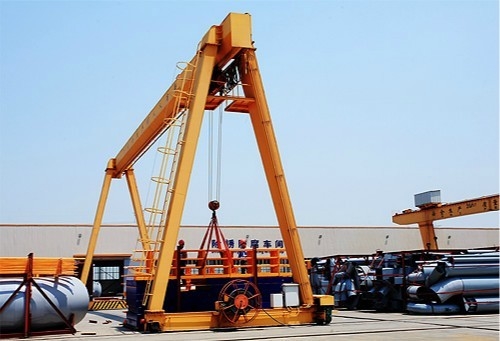

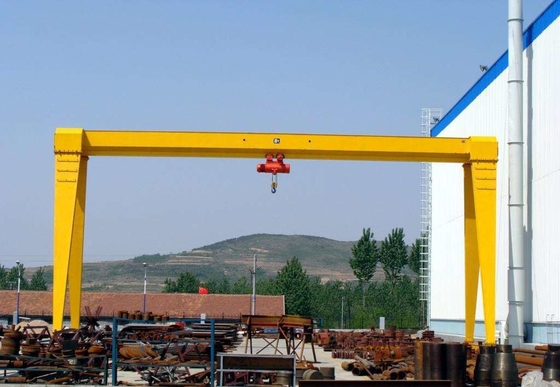

รอกไฟฟ้าเครนรางน้ำเดี่ยวพร้อมตะขอสำหรับอุตสาหกรรมก่อสร้าง
คำอธิบาย:
คานเดี่ยวโครงสำหรับตั้งสิ่งของมีโครงสร้างเรียบง่าย ติดตั้งง่าย น้ำหนักเบา ต้านทานลมดีคานหลักส่วนใหญ่เป็นโครงสร้างประเภทกล่องรางอคติ รอกไฟฟ้าพอร์ทัลประเภทรอกเครนและ CD, MD และอื่น ๆ จำเป็นต้องใช้รอกไฟฟ้าของรุ่นหลายชนิดเป็นเครนรอกขนาดกลางและขนาดเล็กชนิดหนึ่งที่มีเพลาเพื่อเคลื่อนย้าย , เป็นกำลังยกที่เหมาะสม 3t~32t, ช่วงที่เหมาะสมคือ 12~35 เมตร อุณหภูมิสภาพการทำงาน - 20 ℃ ถึง +40 ℃
คุณลักษณะด้านความปลอดภัย:
อุปกรณ์ป้องกันน้ำหนักเกิน, บัฟเฟอร์วัสดุยูรีเทนคุณภาพสูงเป็นเวลานาน, สวิตช์ จำกัด การเดินทางของเครน, ฟังก์ชั่นป้องกันแรงดันต่ำ, ระบบหยุดฉุกเฉิน, ระบบป้องกันการโอเวอร์โหลดในปัจจุบันและอื่น ๆ !
ข้อกำหนดทางเทคนิค:
| ความจุ | ตัน | 3 | 5 | 10 | 16 | 20 | ||
| สแปน | ม | 7, 10, 16,20,24,30, 35, 40 ตามความต้องการ | ||||||
| วิธีการใช้งาน | จี้เส้นพร้อมปุ่มกด /Cabin/ Remote | |||||||
| ความเร็ว | การยก | เมตร/นาที | 8 ,8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| ข้ามการเดินทาง | 20 | 20 | 20 | 20 | 20 | |||
| เดินทางไกล | พื้น | 20 | 20 | 20 | 20 | 20 | ||
| ห้องโดยสาร | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| เครื่องยนต์ | การยก | ชนิด /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| ข้ามการเดินทาง | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| เดินทางไกล | พื้น |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2/6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| ห้องโดยสาร |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| รอกไฟฟ้า | แบบอย่าง | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| ยกสูง | ม | 6,9,12,18,24,30 | ||||||
| หน้าที่การงาน | A3 | |||||||
| แหล่งจ่ายไฟ | 380V 50HZ 3 เฟส AC (ตามความต้องการของคุณ) | |||||||
รายละเอียดชิ้นส่วนของคานเดี่ยวโครงสำหรับตั้งสิ่งของเครน:
1. กลไกการยก
- รอกไฟฟ้าแบบคานเดี่ยว
- ชนิด MDG L: รอกยึดด้านข้างพร้อมปู
2. โบกี้ขับเคลื่อนและคานท้ายกราวด์
- ล้อหน้าแปลนฟอร์จ
- ลำแสงชนิดกล่องเชื่อมแข็ง
- รูปแบบกะทัดรัด
3. ตะแกรงและขาหลัก
- คานหลักและขา 4 ขาเป็นแบบกล่องเชื่อม
- วัสดุ: เหล็กกล้าคาร์บอนคุณภาพสูงของ Q235B หรือ Q355B
- คานหลักเชื่อมต่อด้วยสลักเกลียว
- ทดสอบรอยเชื่อมด้วยเอกซเรย์หรืออัลตราโซนิค
- ออกแบบการโก่งตัว≤1/800 ของช่วง
4. การควบคุม
- การควบคุมห้องโดยสาร
- การควบคุมจี้
- การควบคุมแบบไร้สาย
5. ชิ้นส่วนไฟฟ้า
- แหล่งจ่ายไฟตัวนำ
- การเคลื่อนที่ของเครนทั้งหมดเป็นอิสระและสามารถทำงานพร้อมกันได้
- ระดับการป้องกัน IP55
- ส่วนประกอบอยู่ในตำแหน่งที่เป็นมิตรต่อการบำรุงรักษา และการจัดวางทั้งหมดให้การปกป้องที่ดี
- สายไฟห้อยอยู่บนอานม้าจับสายไฟ ยึดกับลูกล้อจับสายไฟ วิ่งในราง C เคลือบสังกะสี
6. จิตรกรรม
- ป้องกันการกัดกร่อนด้วยการกำจัดสนิมด้วยการยิงปืนกล Sa2.5
- อีพ็อกซี่เคลือบชั้นแรก 30 ไมครอน
- อีพ็อกซี่เคลือบชั้นที่สอง 30 ไมครอน
- ชั้นที่สามของการเคลือบยูรีเทน 40 ไมครอน
- ความหนาเฉลี่ย: ประมาณ 100 ไมครอน
- สี: แดงหรือส้มตามความต้องการ
วิธีการเลือก:
1. การเลือกเครนโครงสำหรับตั้งสิ่งของ
ปฏิบัติตามข้อบังคับที่เกี่ยวข้องของ GB/T14406-1993 และ GB5905-86 สำหรับเครนขาสูงทั่วไป
ภายใต้สถานการณ์ปกติ กำลังยกน้อยกว่า 50t ช่วงน้อยกว่า 35m และไม่มีข้อกำหนดพิเศษสำหรับการใช้งาน ควรเลือกชนิดลำแสงหลักเดียวหากความกว้างของขาโครงสำหรับตั้งสิ่งของต้องมีขนาดใหญ่ ความเร็วในการทำงานสูง หรือมักจะยกของหนักและยาวขึ้น ควรเลือกเครนโครงสำหรับตั้งสิ่งของแบบคานคู่
2. ระยะและความยาวของเสาเข็ม
ช่วงของเครนขาสูงเป็นปัจจัยสำคัญที่ส่งผลต่อคุณภาพของปั้นจั่นในการเลือก ช่วงควรจะย่อให้เล็กสุดภายใต้สมมติฐานของการปฏิบัติตามเงื่อนไขการใช้อุปกรณ์และเป็นไปตามมาตรฐานชุดช่วง
3. หลักการกำหนดระยะฐานล้อ
(a) สามารถตอบสนองความต้องการด้านความมั่นคงของโครงสำหรับตั้งสิ่งของตามทิศทางของรางเครน
(b) ขนาดโดยรวมของสินค้าควรจะสามารถผ่านโครงเหล็กแบนของแขนกลได้อย่างราบรื่น
(c) โปรดทราบว่าระยะฐานล้อ B เป็นสัดส่วนกับระยะ S โดยทั่วไป ระยะฐานล้อ B=(1/4-1/6)S
4. กำหนดขนาดระยะห่างของโครงสำหรับตั้งสิ่งของเครน
ระหว่างการทำงาน ควรมีช่องว่างจำนวนหนึ่งระหว่างขนาดภายนอกของเครนขาสูงกับทางเดินของสินค้าและยานพาหนะขนส่งในลานเพื่ออำนวยความสะดวกในการขนถ่ายสินค้าเมื่อขนถ่ายภายในช่วง พาหนะขนส่งทั่วไปควรรักษาระยะห่างจากขาประตูมากกว่า 0.7 ม.เมื่อเครื่องกระจายไม่ทำงาน ควรมีระยะห่างจากรถขนส่งมากกว่า 0.5 เมตร และเมื่อสินค้าผ่านขาประตู ควรมีระยะห่างมากกว่า 0.5 เมตร
