CE Electric A5 16 / 3.2T Double Girder Gantry Crane 5.9-11.3m / นาทีความเร็วในการยก

Heavy Duty Electric Double Girder Gantry Crane CE Certification

คำอธิบายทั่วไป:

เครนโครงสำหรับตั้งสิ่งของเป็นเครนประเภทสะพานซึ่งรองรับสะพานบนรางภาคพื้นดินผ่านแขนกลทั้งสองด้านโครงสร้างประกอบด้วยโครงสำหรับตั้งสิ่งของ กลไกการทำงานของรถเข็น รถเข็นยกและชิ้นส่วนไฟฟ้าเครนขาสูงบางตัวมีขายึดเพียงด้านเดียว และอีกด้านหนึ่งรองรับบนอาคารโรงงานหรือขาหยั่ง ซึ่งเรียกว่าเครนกึ่งโครงสำหรับตั้งสิ่งของโครงสะพานบนของเครนโครงสำหรับตั้งสิ่งของ (รวมถึงคานหลักและคานท้าย) รอก คานล่าง และส่วนอื่นๆเพื่อที่จะขยายช่วงการทำงานของเครน คานหลักสามารถขยายเกินแขนขาไปข้างหนึ่งหรือทั้งสองข้างเพื่อสร้างคานเท้าแขนได้นอกจากนี้ยังสามารถใช้รถเข็นแบบยกที่มีแขนหมุนได้ และช่วงการทำงานของเครนสามารถขยายได้ผ่านการทอยและการหมุนของแขนเครน

เครนโครงสำหรับตั้งสิ่งของแบบคานคู่พร้อมตะขอใช้ภายนอกคลังสินค้าหรือทางรถไฟด้านข้างเพื่อทำงานยกและขนถ่ายทั่วไป

เครนชนิดนี้ประกอบด้วยสะพาน ขารองรับ กลไกการเคลื่อนที่ของเครน รถเข็นพร้อมกว้านยกที่แข็งแรง อุปกรณ์ไฟฟ้า และระบบควบคุม

ด้วยการออกแบบสำหรับงานหนัก จึงสามารถใช้กันอย่างแพร่หลายในอุตสาหกรรมทุกประเภทด้วยการออกแบบสำหรับงานหนัก จึงสามารถใช้กันอย่างแพร่หลายในอุตสาหกรรมทุกประเภท

ข้อดีของ Double Girder Gantry Crane:

• เนื่องจากเครนโครงสำหรับตั้งสิ่งของจะขี่บนพื้นแทนที่จะอยู่บนรันเวย์เหนือศีรษะ พวกมันจึงไม่ต้องการโครงสร้างทางวิ่ง
• และมักไม่ต้องการฐานรากที่เป็นรูปธรรม
• การติดตั้งทำได้ง่ายและรวดเร็ว
• เครนขาสูงบางครั้งสามารถประหยัดต้นทุนได้มากเมื่อเทียบกับเครนสะพานที่คำนึงถึงสิ่งแวดล้อม
• โครงสร้างที่เรียบง่ายและกะทัดรัด
• น้ำหนักเบา
• ประสิทธิภาพที่มั่นคง
• บำรุงรักษาง่าย
• สิ้นเปลืองน้อยลง

พารามิเตอร์ทางเทคนิค:

โครงสร้างลำแสงหลัก:

1. ทรัสบีม
แบบโครงสร้างเชื่อมด้วยเหล็กฉากหรือไอบีมมีข้อดีคือต้นทุนต่ำ น้ำหนักเบา และต้านทานลมได้ดีอย่างไรก็ตาม เนื่องจากมีจุดเชื่อมจำนวนมากและข้อบกพร่องของโครงถักเอง คานโครงจึงมีข้อเสียของการโก่งตัวมาก ความแข็งแกร่งต่ำ ความน่าเชื่อถือค่อนข้างต่ำ และการตรวจสอบจุดเชื่อมบ่อยครั้งเหมาะสำหรับสถานที่ที่มีข้อกำหนดด้านความปลอดภัยต่ำและความสามารถในการยกขนาดเล็ก


2. คานกล่อง
เหล็กแผ่นเชื่อมเป็นโครงสร้างแบบกล่องซึ่งมีความปลอดภัยสูงและมีความแข็งแรงสูงโดยทั่วไปใช้สำหรับระวางบรรทุกขนาดใหญ่และเครนโครงสำหรับตั้งสิ่งของที่มีระวางน้ำหนักมากคานกล่องยังมีข้อเสียของค่าใช้จ่ายสูง น้ำหนักตัวเองมาก และความต้านทานลมต่ำ

วิธีการเลือก:

1. การเลือกเครนโครงสำหรับตั้งสิ่งของ


2. ระยะและความยาวของเสาเข็ม


3. หลักการกำหนดระยะฐานล้อ


4. กำหนดขนาดระยะห่างของโครงสำหรับตั้งสิ่งของเครน

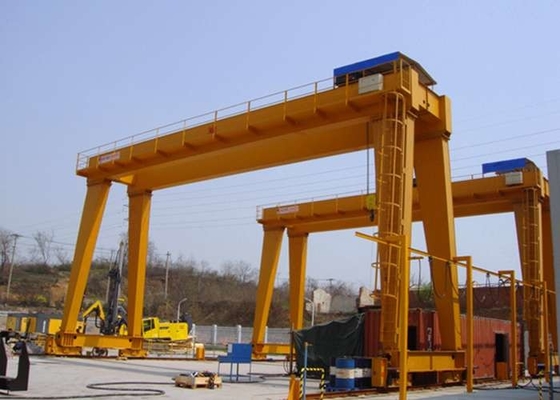

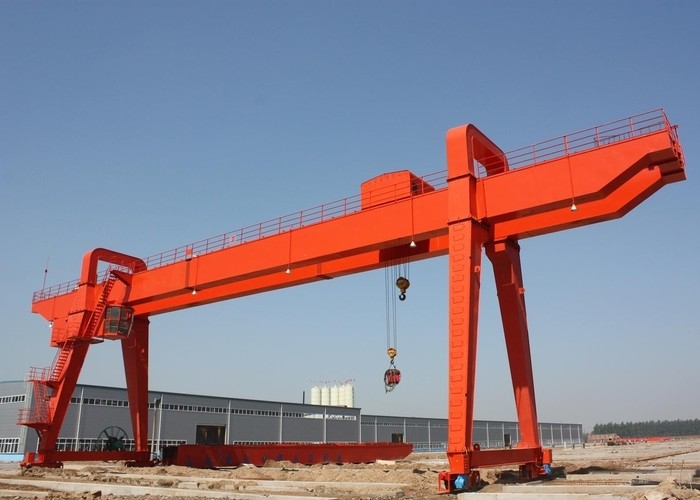

คานคู่โครงสำหรับตั้งสิ่งของเครนรายละเอียด:
