| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | SANTO |
| ได้รับการรับรอง: | ISO, CE |
| หมายเลขรุ่น: | MH, BMH, MHL, MDG |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | USD2000-10000/set |
| รายละเอียดการบรรจุ: | ชิ้นส่วนไฟฟ้าและชิ้นส่วนอื่นๆ บรรจุด้วยลังไม้อัดคุณภาพสูง คานเหล็กบรรจุด้วยฟิล์มพลาสติกหรือผ้าทอพลาส |
| เวลาการส่งมอบ: | 15-30 วันทำการ |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| สามารถในการผลิต: | 5000 ชุด / ปี |
| เงื่อนไข: | ใหม่ | การรับประกัน: | 12 เดือน |
|---|---|---|---|
| สแปน: | 7.5-35m | ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ การติดตั้งภาคสนาม การว่าจ้างและการฝึกอบรม การสนับสนุน |
| ลักษณะเฉพาะ: | ปั้นจั่น | แม็กซ์ ยกสูง: | 6m~30m |
| จัดอันดับช่วงเวลายก: | แตกต่าง | แม็กซ์ ยกน้ำหนัก: | 1-20t สูงสุด 32t |
| ชื่อผลิตภัณฑ์: | เครนโครงสำหรับตั้งสิ่งของการเดินทางภาคพื้นดิน | แอปพลิเคชัน: | การประชุมเชิงปฏิบัติการ, โกดัง, พืช, โรงงาน, คลังสินค้าและอื่น ๆ |
| วิธีการควบคุม: | รีโมทคอนโทรลไร้สาย, การควบคุมภาคพื้นดิน, การควบคุมจี้ | กำลังโหลดสูงสุด: | 1-20t |
| สี: | เหลือง แดง หรือตามข้อกำหนด | แหล่งพลังงาน: | 3 เฟส 380V 50hz หรือปรับแต่งได้ |
| พาวเวอร์ซัพพลาย: | 220V~480V 50/60Hz | คุณสมบัติของเครน: | เครนสะพานคานที่ใช้งานง่าย,เครนเหนือศีรษะคานเดียว,เครน EOT,เครนเหนือศีรษะ 7.5 ตัน |
| พิมพ์: | รอก เครนสะพานคานเดียว,เครนเหนือศีรษะคานเดียว,เครนเหนือศีรษะ 10 ตัน | กลไกการยก: | รอกไฟฟ้า |
| ความเร็วในการยก: | 0~8m/นาที | ชิ้นส่วนไฟฟ้าหลัก: | Chint หรือเป็นข้อกำหนด Siemens, Schneider |
| แสงสูง: | ประเภท Truss Traveling Gantry Crane,รอกไฟฟ้า 20t เดินทาง Gantry Crane,จี้ควบคุมคานเดียวโครงสำหรับตั้งสิ่งของเครน |
||
คำอธิบาย:
เครนโครงสำหรับตั้งสิ่งของเป็นเครนประเภทสะพานซึ่งรองรับสะพานบนรางภาคพื้นดินผ่านแขนกลทั้งสองด้านโครงสร้างประกอบด้วยโครงสำหรับตั้งสิ่งของ กลไกการทำงานของรถเข็น รถเข็นยกและชิ้นส่วนไฟฟ้าเครนขาสูงบางตัวมีขายึดเพียงด้านเดียว และอีกด้านหนึ่งรองรับบนอาคารโรงงานหรือขาหยั่ง ซึ่งเรียกว่าเครนกึ่งโครงสำหรับตั้งสิ่งของโครงสะพานบนของเครนโครงสำหรับตั้งสิ่งของ (รวมถึงคานหลักและคานท้าย) รอก คานล่าง และส่วนอื่นๆเพื่อที่จะขยายช่วงการทำงานของเครน คานหลักสามารถขยายเกินแขนขาไปข้างหนึ่งหรือทั้งสองข้างเพื่อสร้างคานเท้าแขนได้สามารถใช้รถเข็นยกพร้อมแขนหมุนเพื่อขยายช่วงการทำงานของเครนผ่านระยะพิทช์และการหมุนของแขนเครนได้
ข้อกำหนดทางเทคนิค:
| ความจุ | ตัน | 3 | 5 | 10 | 16 | 20 | ||
| สแปน | ม | 7, 10, 16,20,24,30, 35, 40 ตามความต้องการ | ||||||
| วิธีการใช้งาน | จี้เส้นพร้อมปุ่มกด /Cabin/ Remote | |||||||
| ความเร็ว | การยก | เมตร/นาที | 8 ,8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| ข้ามการเดินทาง | 20 | 20 | 20 | 20 | 20 | |||
| เดินทางไกล | พื้น | 20 | 20 | 20 | 20 | 20 | ||
| ห้องโดยสาร | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| เครื่องยนต์ | การยก | ชนิด /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| ข้ามการเดินทาง | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| เดินทางไกล | พื้น |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2/6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| ห้องโดยสาร |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| รอกไฟฟ้า | แบบอย่าง | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| ยกสูง | ม | 6,9,12,18,24,30 | ||||||
| หน้าที่การงาน | A3 | |||||||
| แหล่งจ่ายไฟ | 380V 50HZ 3 เฟส AC (ตามความต้องการของคุณ) | |||||||
วิธีการเลือก:
1. การเลือกเครนโครงสำหรับตั้งสิ่งของ
ปฏิบัติตามข้อบังคับที่เกี่ยวข้องของ GB/T14406-1993 และ GB5905-86 สำหรับเครนขาสูงทั่วไป
ภายใต้สถานการณ์ปกติ กำลังยกน้อยกว่า 50t ช่วงน้อยกว่า 35m และไม่มีข้อกำหนดพิเศษสำหรับการใช้งาน ควรเลือกชนิดลำแสงหลักเดียวหากความกว้างของขาโครงสำหรับตั้งสิ่งของต้องมีขนาดใหญ่ ความเร็วในการทำงานสูง หรือมักจะยกของหนักและยาวขึ้น ควรเลือกเครนโครงสำหรับตั้งสิ่งของแบบคานคู่
2. ระยะและความยาวของเสาเข็ม
ช่วงของเครนขาสูงเป็นปัจจัยสำคัญที่ส่งผลต่อคุณภาพของปั้นจั่นในการเลือก ช่วงควรจะย่อให้เล็กสุดภายใต้สมมติฐานของการปฏิบัติตามเงื่อนไขการใช้อุปกรณ์และเป็นไปตามมาตรฐานชุดช่วง
3. หลักการกำหนดระยะฐานล้อ
(a) สามารถตอบสนองความต้องการด้านความมั่นคงของโครงสำหรับตั้งสิ่งของตามทิศทางของรางเครน
(b) ขนาดโดยรวมของสินค้าควรจะสามารถผ่านโครงเหล็กแบนของแขนกลได้อย่างราบรื่น
(c) โปรดทราบว่าระยะฐานล้อ B เป็นสัดส่วนกับระยะ S โดยทั่วไป ระยะฐานล้อ B=(1/4-1/6)S
4. กำหนดขนาดระยะห่างของโครงสำหรับตั้งสิ่งของเครน
ระหว่างการทำงาน ควรมีช่องว่างจำนวนหนึ่งระหว่างขนาดภายนอกของเครนขาสูงกับทางเดินของสินค้าและยานพาหนะขนส่งในลานเพื่ออำนวยความสะดวกในการขนถ่ายสินค้าเมื่อขนถ่ายภายในช่วง พาหนะขนส่งทั่วไปควรรักษาระยะห่างจากขาประตูมากกว่า 0.7 ม.เมื่อเครื่องกระจายไม่ทำงาน ควรมีระยะห่างจากรถขนส่งมากกว่า 0.5 เมตร และเมื่อสินค้าผ่านขาประตู ควรมีระยะห่างมากกว่า 0.5 เมตร

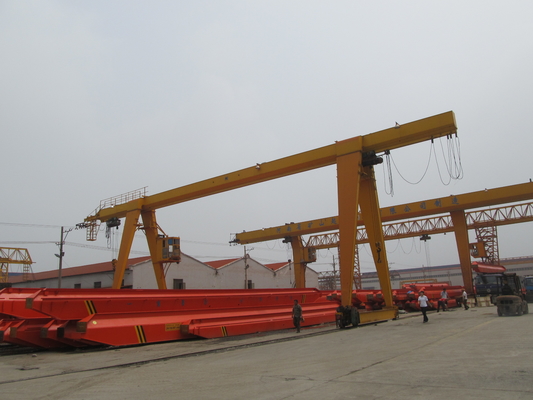

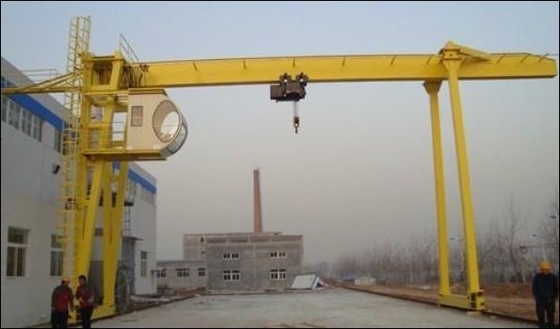

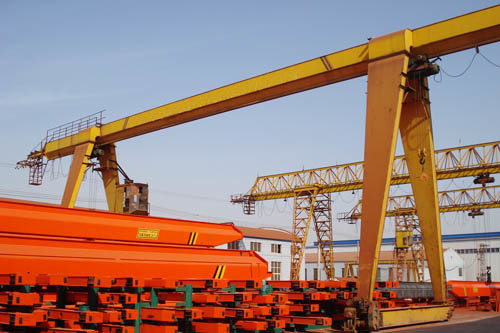

รูปถ่ายเครน:
