Heavy Duty A5 320T Double Girder Gantry Crane GB JB Automobile Engineering Crane

Heavy Duty Double Girder Gantry Crane ใช้ในอุตสาหกรรมยานยนต์การก่อสร้างและวิศวกรรม

บทนำทั่วไป

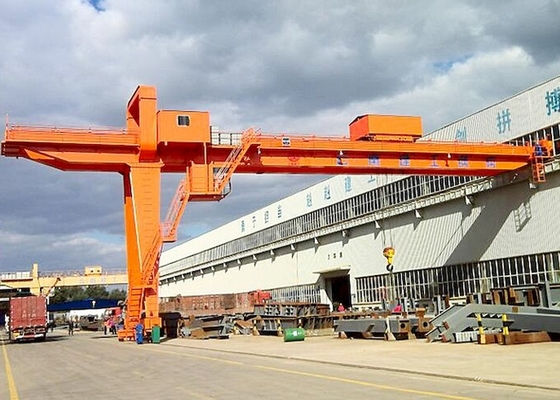

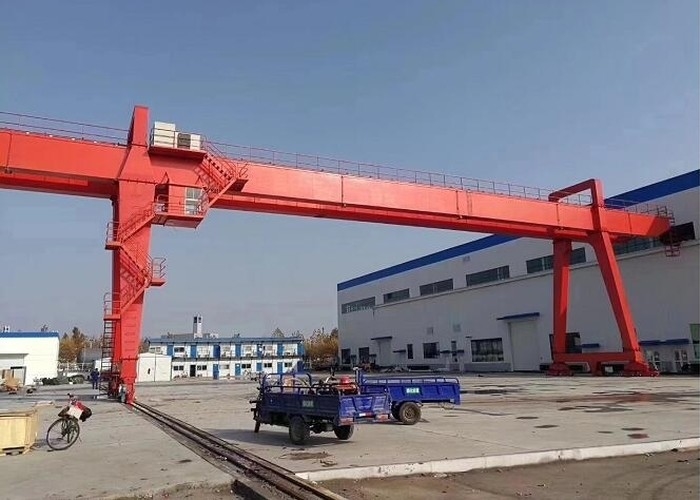

เครนขาสูง 50 ตันเป็นเครนแบบผลักตัวเองวิ่งบนรางที่เปิดตัวที่ระดับพื้นดินGANTRY CRANES ยังถูกพาดพิงถึง GOLIATH CRANESGANTRY CRANES/ GOLIATH CRANES ใช้สำหรับวัสดุเหนือศีรษะเพื่อดูแลส่วนที่มีอยู่ซึ่งไม่มีส่วนเหนือศีรษะเพื่อรองรับโครงสำหรับตั้งสิ่งของและรางเครน GANTRY/ GOLIATH CRANES มักถูกใช้ในโซนเปิดซึ่งส่วนต่างๆ ไม่เหมาะสมแป้นค้ำหลักด้านบนติดตั้งบนส่วนรูปทรง A สองส่วน ซึ่งวางเพิ่มเติมบนแคร่เลื่อนแบบปิดติดล้อเกวียนเหล่านี้มีล้อซึ่งวิ่งบนรางที่ยาแนวกับพื้น

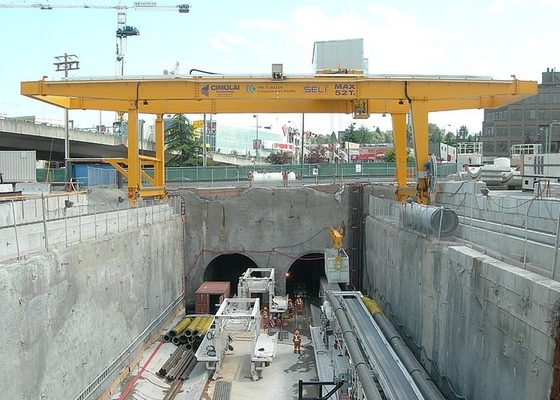

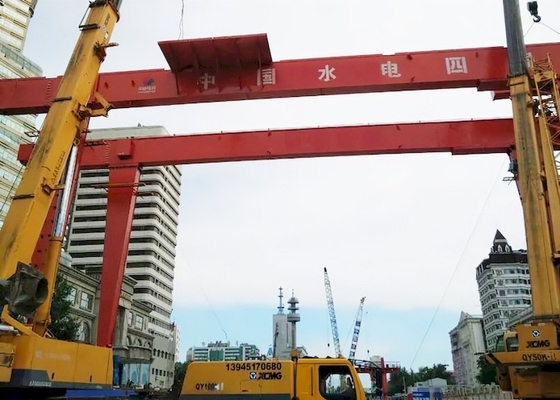

เครน GANTRY CRANES/ GOLIATH เหล่านี้สามารถเห็นได้ในโรงงานคอนกรีตแบบเปิดผสม การขว้างเหล็กค้ำยันคอนกรีตสำหรับนั่งร้าน/สะพานลอยเครน GANTRY CRANES/ GOLIATH เหล่านี้ยังถูกนำไปใช้อย่างแพร่หลายภายในพื้นที่สร้างจำนวนมาก

การออกแบบและการผลิตเป็นไปตามมาตรฐาน GB/JB

ข้อดี:

1. กรอบคานกล่องแข็งมาก

• โครงสร้างกะทัดรัด ประหยัดพื้นที่.

• คานเดี่ยว ดัดแปลงเทคโนโลยีการเชื่อมขั้นสูง มาตรฐาน ISO

• วัสดุ Q235B (Fe37)

• สลักเกลียวแรงสูงระดับ 10.9 ระหว่างคานและขา การเชื่อมต่อตลอดอายุการใช้งาน

• ล้อหน้าแปลนคู่หรือล้อแบน ตลับลูกปืนกันการเสียดสี เซลลูลาร์ บัฟเฟอร์ อุปกรณ์ป้องกันการตกราง

2. รถเข็นไฟฟ้าที่ใช้งานได้จริง

• วัสดุกลองเชือก Q235B สมจริงยิ่งขึ้น

• คู่มือเชือกทนทาน อายุการใช้งานยาวนาน

• ลิมิตสวิตช์และอุปกรณ์ป้องกันการโอเวอร์โหลดช่วยให้คุณปลอดภัย

3. ใช้งานง่าย ตำแหน่งที่แม่นยำ ปลอดภัยยิ่งขึ้น

• LIMIT SWITCHES – เพื่อป้องกันการยกและการห้อยของตะขอ

• ปุ่มกด - เบาเป็นพิเศษ พกพาสะดวก ใช้งานง่ายรีโมทควบคุมวิทยุไร้สายยังสะดวกและใช้งานกันอย่างแพร่หลายในขณะนี้

• SOFT STARTS – โมดูลสตาร์ทแบบซอฟต์สตาร์ทแบบไฟฟ้า / แบบอิเล็กทรอนิกส์ที่ประกอบเข้ากับไดรฟ์การเดินทางระยะไกลเพื่อให้ได้การสตาร์ทที่นุ่มนวล รองรับแรงกระแทกและนุ่มนวล

• แพลตฟอร์มการบำรุงรักษาพร้อมราวจับ – การบำรุงรักษาเครนที่ง่าย ง่ายและปลอดภัย โดยขยายบางส่วนหรือตลอดความยาวของคาน

คุณสมบัติรายละเอียด:

ออกแบบ:ขนาดกะทัดรัด น้ำหนักเบา ใช้งานง่ายและบำรุงรักษาง่าย ออกแบบโมดูลาร์ให้พอดีระหว่างส่วนประกอบต่างๆ

มอเตอร์:Axon ใช้มอเตอร์เปลี่ยนขั้วโรเตอร์ทรงกระบอก/ทรงกรวยที่ทนทานพร้อมส่วนอลูมิเนียมหล่อต่อเนื่องที่สวยงาม ฉนวนเบรกนิรภัยแบบบูรณาการระดับ F การป้องกัน IP54

กล่องเกียร์:ชุดเกียร์แบบเกลียวแบน/เดือยที่แม่นยำในตัวเรือนอัลลอยด์น้ำหนักเบาพร้อมเฟืองชุบแข็งแบบเคส การชุบผิวคุณภาพสูง และการหล่อลื่นน้ำมัน/จารบีแบบถาวร

เบรค:เบรก DC แม่เหล็กไฟฟ้าแบบดิสก์เดี่ยว/คู่ที่มีการเบรกอัตโนมัติเมื่อไฟฟ้าดับผ้าเบรกเสียงดีต่อสิ่งแวดล้อม ออกแบบมาสำหรับประมาณ.การเบรก 1 ล้านครั้งช่วยให้ช่วงเวลาการบำรุงรักษายาวนาน

แผงไฟฟ้า:การออกแบบโมดูลาร์ ครอบคลุมช่วงการทำงานที่กว้างมากระบบได้รับการออกแบบมาเพื่อให้ง่ายต่อการติดตั้งและบำรุงรักษา และการทำงานที่เชื่อถือได้ โดยมีวงจรไฟฟ้าน้อยกว่า การเดินสายไฟแบบมีท่อ และขั้วต่อแบบไม่มีเกลียวกลุ่มไดรฟ์แต่ละกลุ่มมีอุปกรณ์ป้องกันมอเตอร์โอเวอร์โหลดเพื่อให้การป้องกันโอเวอร์โหลดที่ยอมรับไม่ได้อย่างมีประสิทธิผล

จิตรกรรม:ส่วนประกอบและชิ้นส่วนทุกชิ้นได้รับการขัดและทาสีอย่างละเอียดด้วยสีรองพื้นสองชั้นก่อนการประกอบ และเคลือบ *สีโพลีเมอร์อะคริลิกโพลีคอตแห้งเร็ว 2 ชั้นหลังการทดสอบ

ไม่จำเป็น

1. ความเร็วสองระดับในไดรฟ์ทั้งหมด

2. หน่วย VFD ที่เชื่อมต่อกับไดรฟ์ทั้งหมดเพื่อให้แน่ใจว่าราบรื่น กระตุกการทำงานน้อยลง และจัดวางงานได้อย่างแม่นยำ

วิธีการควบคุม:

ตัวควบคุมจี้/รีโมทคอนโทรล:

• แผงเดียวสำหรับทุกกลไก

• แรงดันไฟฟ้าควบคุม: 36V ปลอดภัยต่อร่างกายมนุษย์

• ใช้งานง่าย ฝึกอบรมฟรี

การควบคุมห้องโดยสาร (ตัวเลือก)

• แผ่นเหล็กเกรดสูงปรับให้เข้ากับโครงสร้างห้องโดยสาร

• กระจกแกร่งขนาดใหญ่ ทัศนวิสัยที่ดีในการใช้งาน

• ลดเสียงรบกวน ประสิทธิภาพความปลอดภัยที่มากขึ้น

พารามิเตอร์ทางเทคนิคทั่วไป:
