| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | SANTO |
| ได้รับการรับรอง: | ISO, CE |
| หมายเลขรุ่น: | MG |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | USD6000-40000/set |
| รายละเอียดการบรรจุ: | ชิ้นส่วนไฟฟ้าและชิ้นส่วนอื่นๆ บรรจุด้วยลังไม้อัดคุณภาพสูง คานเหล็กบรรจุด้วยฟิล์มพลาสติกหรือผ้าทอพลาส |
| เวลาการส่งมอบ: | 35-45 วันทำการ |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| สามารถในการผลิต: | 5000 ชุด / ปี |
| สภาพ: | ใหม่ | การรับประกัน: | 12 เดือน |
|---|---|---|---|
| สแปน: | 7-35m | ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ การติดตั้งภาคสนาม การว่าจ้างและการฝึกอบรม การสนับสนุน |
| คุณสมบัติ: | ปั้นจั่น | Max. แม็กซ์ lifting height ยกสูง: | 6m~30m |
| จัดอันดับโมเมนต์ยก: | แตกต่าง | แม็กซ์ ยกน้ำหนัก: | 800T |
| ชื่อผลิตภัณฑ์: | เครนขาสูงติดราง | แอปพลิเคชัน: | การประชุมเชิงปฏิบัติการ, โกดัง, พืช, โรงงาน, คลังสินค้าและอื่น ๆ |
| วิธีการควบคุม: | รีโมทคอนโทรลไร้สาย, การควบคุมภาคพื้นดิน, การควบคุมจี้ | กำลังโหลดสูงสุด: | 1-800t |
| สี: | เหลือง แดง หรือตามข้อกำหนด | แหล่งพลังงาน: | 3 เฟส 380V 50hz หรือปรับแต่งได้ |
| พาวเวอร์ซัพพลาย: | 220V~480V 50/60Hz | คุณสมบัติของเครน: | ปั้นจั่นโครงสำหรับตั้งสิ่งของที่ใช้งานง่าย, พอร์ทัลเครน, เครนโกลิอัท |
| พิมพ์: | เครนขาสูงคานคู่สำหรับงานหนัก | กลไกการยก: | เปิดรถเข็นกว้าน |
| ความเร็วในการยก: | มาตรฐานหรือตามความต้องการ | ชิ้นส่วนไฟฟ้าหลัก: | Chint หรือเป็นข้อกำหนด Siemens, Schneider |
| แสงสูง: | 400T MG คานคู่โครงสำหรับตั้งสิ่งของเครน,75T MG คานคู่โครงสำหรับตั้งสิ่งของเครน,OEM ODM กล่องแข็งคานเครน |
||

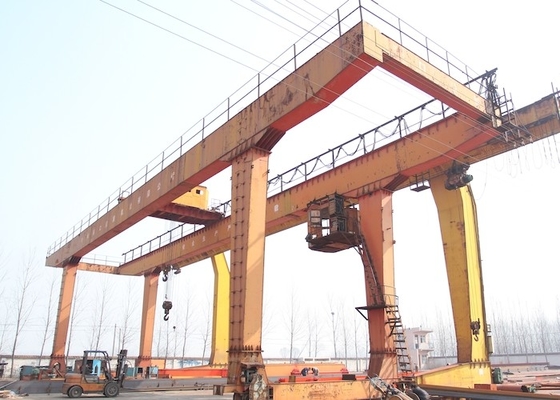

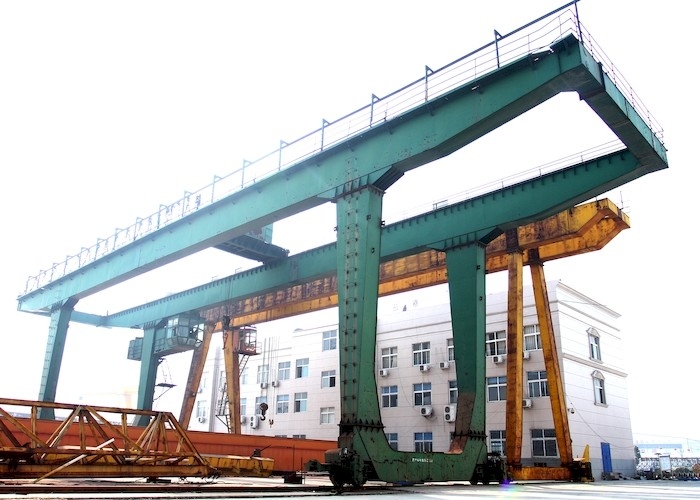

โครงสำหรับตั้งสิ่งของโครงสำหรับตั้งสิ่งของแบบคานคู่ที่แข็งมากใช้กันอย่างแพร่หลายกลางแจ้ง
บทนำทั่วไป
ปั้นจั่นโครงสำหรับตั้งสิ่งของเป็นรุ่นต่างๆ ของเครนสะพานส่วนใหญ่จะใช้สำหรับการขนถ่ายของลานสินค้ากลางแจ้ง คลังสินค้า และสินค้าเทกองเครนโครงสำหรับตั้งสิ่งของมีลักษณะของอัตราการใช้ไซต์ที่สูง ช่วงการทำงานที่กว้าง การปรับตัวที่กว้าง และความเก่งกาจที่แข็งแกร่ง และใช้กันอย่างแพร่หลายในลานขนส่งสินค้าที่ท่าเรือ
โครงสร้างโลหะของมันเหมือนกับโครงรูปประตู และมีการติดตั้งเท้าสองข้างไว้ใต้คานหลักลูกปืน ซึ่งสามารถเดินบนรางบนพื้นได้โดยตรง และปลายทั้งสองของลำแสงหลักสามารถมีคานเท้าแขนกรรเชียงได้
คุณสมบัติรายละเอียด:
ออกแบบ:ขนาดกะทัดรัด น้ำหนักเบา ใช้งานง่ายและบำรุงรักษาง่าย ออกแบบโมดูลาร์ให้พอดีระหว่างส่วนประกอบต่างๆ
มอเตอร์:Axon ใช้มอเตอร์เปลี่ยนขั้วโรเตอร์ทรงกระบอก/ทรงกรวยที่ทนทานพร้อมส่วนอลูมิเนียมหล่อต่อเนื่องที่สวยงาม ฉนวนเบรกนิรภัยแบบบูรณาการระดับ F การป้องกัน IP54
กล่องเกียร์:ชุดเกียร์แบบเกลียวแบน/เดือยที่แม่นยำในตัวเรือนอัลลอยด์น้ำหนักเบาพร้อมเฟืองชุบแข็งแบบเคส การชุบผิวคุณภาพสูง และการหล่อลื่นน้ำมัน/จารบีแบบถาวร
เบรค:เบรก DC แม่เหล็กไฟฟ้าแบบดิสก์เดี่ยว/คู่ที่มีการเบรกอัตโนมัติเมื่อไฟฟ้าดับผ้าเบรกเสียงดีต่อสิ่งแวดล้อม ออกแบบมาสำหรับประมาณ.การเบรก 1 ล้านครั้งช่วยให้ช่วงเวลาการบำรุงรักษายาวนาน
แผงไฟฟ้า:การออกแบบโมดูลาร์ ครอบคลุมช่วงการทำงานที่กว้างมากระบบได้รับการออกแบบมาเพื่อให้ง่ายต่อการติดตั้งและบำรุงรักษา และการทำงานที่เชื่อถือได้ โดยมีวงจรไฟฟ้าน้อยกว่า การเดินสายไฟแบบมีท่อ และขั้วต่อแบบไม่มีเกลียวกลุ่มไดรฟ์แต่ละกลุ่มมีอุปกรณ์ป้องกันมอเตอร์โอเวอร์โหลดเพื่อให้การป้องกันโอเวอร์โหลดที่ยอมรับไม่ได้อย่างมีประสิทธิผล
จิตรกรรม:ส่วนประกอบและชิ้นส่วนทุกชิ้นได้รับการขัดและทาสีอย่างละเอียดด้วยสีรองพื้นสองชั้นก่อนการประกอบ และเคลือบ *สีโพลีเมอร์อะคริลิกโพลีคอตแห้งเร็ว 2 ชั้นหลังการทดสอบ
ข้อดี:
1. กรอบคานกล่องแข็งมาก
โครงสร้างกะทัดรัด ประหยัดพื้นที่.
คานเดี่ยว ดัดแปลงเทคโนโลยีการเชื่อมขั้นสูง มาตรฐาน ISO
วัสดุ Q235B (Fe37)
สลักเกลียวแรงสูงระดับ 10.9 ระหว่างคานและขา การเชื่อมต่อตลอดอายุการใช้งาน
ล้อหน้าแปลนคู่หรือล้อแบน ตลับลูกปืนกันการเสียดสี เซลลูลาร์ บัฟเฟอร์ อุปกรณ์ป้องกันการตกราง
2. รถเข็นไฟฟ้าที่ใช้งานได้จริง
วัสดุกลองเชือก Q235B สมจริงยิ่งขึ้น
คู่มือเชือกทนทาน อายุการใช้งานยาวนาน
ลิมิตสวิตช์และอุปกรณ์ป้องกันการโอเวอร์โหลดช่วยให้คุณปลอดภัย
3. ใช้งานง่าย ตำแหน่งที่แม่นยำ ปลอดภัยยิ่งขึ้น
LIMIT SWITCHES – เพื่อป้องกันการยกและการห้อยของตะขอ
ปุ่มกด - เบาเป็นพิเศษ พกพาสะดวก ใช้งานง่ายรีโมทควบคุมวิทยุไร้สายยังสะดวกและใช้งานกันอย่างแพร่หลายในขณะนี้
SOFT STARTS – โมดูลสตาร์ทแบบซอฟต์สตาร์ทแบบไฟฟ้า / แบบอิเล็กทรอนิกส์ที่ประกอบเข้ากับไดรฟ์การเดินทางระยะไกลเพื่อให้ได้การสตาร์ทที่นุ่มนวล รองรับแรงกระแทกและนุ่มนวล
แพลตฟอร์มการบำรุงรักษาพร้อมราวจับ – การบำรุงรักษาเครนที่ง่าย ง่ายและปลอดภัย โดยขยายบางส่วนหรือตลอดความยาวของคาน
พารามิเตอร์ทางเทคนิคทั่วไป:
|
กำลังโหลด |
หลัก |
t |
50 |
75 |
100 |
200 |
320 |
400 |
500 |
|
|
Aux |
10 |
20 |
20 |
32 |
50 |
30 |
80 |
|||
|
สแปน |
เอส(ม.) |
30 |
35 |
40 |
16 |
22 |
18 |
18 |
28.5 |
|
|
ยกสูง |
หลัก |
ม |
เหนือราง max.22 |
22 |
16 |
12 |
13 |
18 |
3 3/10 |
|
|
Aux |
เหนือราง max.24 |
17.5 |
13 |
14 |
20 |
34 |
||||
|
ความเร็วในการยก |
หลัก |
เมตร/นาที |
7.68 |
6.25 |
4.62 |
0.2-1.8 |
0.14-1.4 |
0.15-1.5 |
0.15-1.5 |
|
|
Aux |
19.8 |
9.28 |
9.28 |
6 |
7.5 |
6 |
0.6-6 |
|||
|
ความเร็วของรถเข็น |
เมตร/นาที |
38.6 |
38.9 |
13.1 |
20 |
7 |
10 |
1.36-13.6 |
||
|
ความเร็วเครน |
เมตร/นาที |
42.7 |
17.8 |
16 |
17 |
18 |
1.6-16 |
|||
|
หน้าที่การงาน |
|
A5 |
A5 |
A5 |
A5 |
A5 |
A5 |
A5 |
||
|
ติดตาม |
|
คิว 80 |
คิว 100 |
คิว 120 |
||||||
การออกแบบและการผลิตเป็นไปตามมาตรฐาน GB/JB:
| GB/T 3811-2008 | กฎการออกแบบเครน |
| GB6067.1-2010 | ขั้นตอนความปลอดภัยของเครื่องจักรเครน |
| GB/T14405-2011 | เครนเหนือศีรษะทั่วไป |
| GB/T104406-2011 | เครนขาสูงทั่วไป |
| GB/T10183-2005 | ความคลาดเคลื่อนของการผลิตเครนเหนือศีรษะและเครนขาสูง การติดตั้งราง |
| GB/T5905-1986 | กฎและขั้นตอนการทดสอบเครน |
| เจบี/T4315-1997 | เครนอุปกรณ์ควบคุมไฟฟ้า |
| Gb8918-2006 | ลวดสลิงสำหรับปั้นจั่น |
| GB/T700-2006 | เหล็กกล้าโครงสร้างคาร์บอน |
| GB/T1591-2008 | เหล็กโครงสร้างแรงดึงสูงโลหะผสมต่ำ |
| JB928-1994 | มาตรฐานการตรวจด้วยรังสีสำหรับรอยเชื่อม |
| GB11345-1989 | วิธีการทดสอบด้วยคลื่นเสียงแบบแมนนวล |
ผู้ติดต่อ: Miss. Alice Yuan
โทร: 13569821405
